産品詳情
概述
PGL交流低壓配電櫃适用于發電廠、變電站、工礦企業，作為交流50Hz，絕緣電壓為500V，額定工作電壓380V的低壓配電系統中作動力、配電、照明之用。
本産品符合GB7251.1-97國家标準。
特點
◆PGL配電櫃為戶内安裝，開啓式雙面維護的低壓配電裝置。
◆配電櫃的基本結構采用薄鋼闆及角鋼焊接組合而成。櫃前有門，櫃面上方的儀表闆為可開啓的小門，可裝設指示儀表。并列拼裝的櫃，櫃與櫃間加有隔闆，減少了由于單櫃内因故障而擴大事故的可能。櫃後骨架上方有主母線安裝于絕緣框上，并設有母線防護罩，防止上方墜落金屬物體造成主母線短路的惡性事故。中性母線裝置在櫃下方的絕緣子上，保護接地系統的主接地點焊接在骨架的下方，儀表門也有接地點與殼體互連。
◆多櫃并列時，始端櫃與終端櫃的左右兩側可加裝防護闆。
主要技(jì )術參數
◆絕緣電壓500V
◆主電路額定工作電壓交流380V
◆輔助電路額定工作電壓：交流220V/380V
◆PGL1型産品，分斷能力15kA（有效值）
PGL2型産品，分斷能力30kA（有效值）
正常使用環境條件
◆周圍空氣濕度：不高于+40℃，不低于-5℃，24h内平均溫度不高于+35℃。
◆海拔高度：不超過2000M。
◆大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有高的相對濕度，例如+20℃時為90%，但應考慮到溫度的變化，有可能會偶然産生适度凝露。
◆設備安裝時與垂直面的傾斜度不超過5°。
◆設備安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

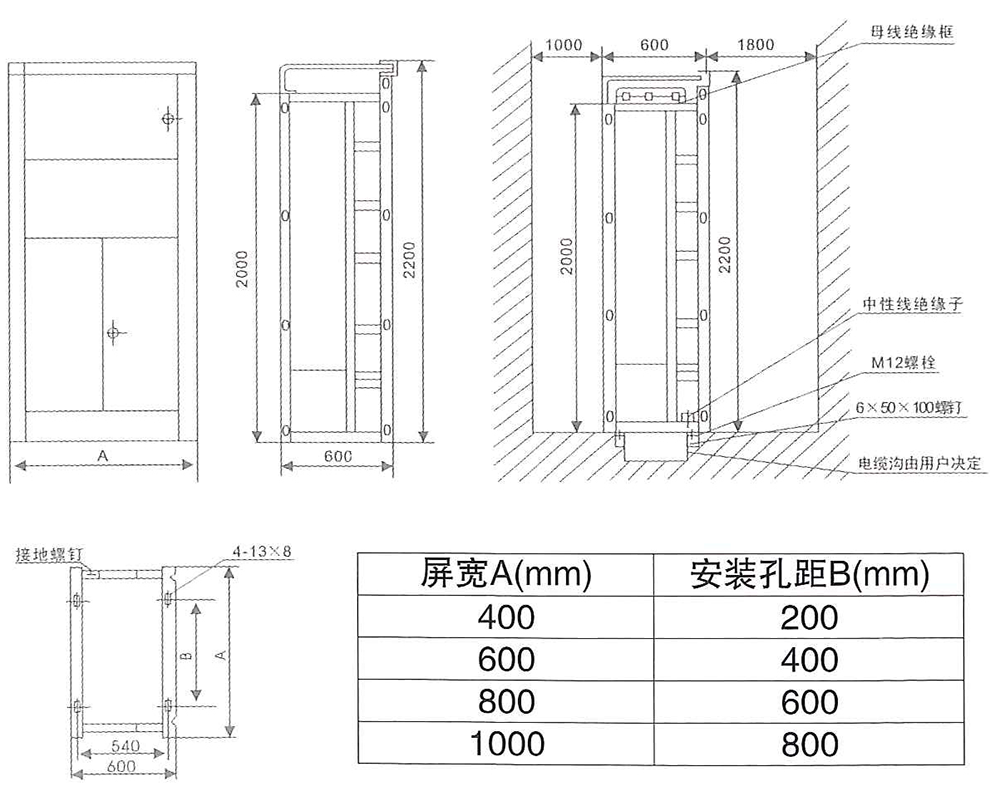

内部結構
開關櫃具有架空進出線、電纜進出線、母線聯絡等功能。主要适用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建築等各種不同場所。主要包括高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關櫃等幾大類。
斷路器開斷容量正确選擇
一次系統圖上，所選用斷路器，表明斷路器型号、額定工作電壓、額定工作電流外還必須選定斷路器開斷容量。有用戶圖紙，斷路器開斷容量不選定，使制造廠進行工程設計時帶來困難，開斷容量選擇要依據系統短路參數來選定，若制造廠不了解系統短路參數是很難作出正确選擇。還有些用戶圖紙，不考慮系統短路參數情況，盲目選擇高開斷參數，造成不必要浪費資金。正确選擇開斷容量是很重要，既要保證安全運行，又要考慮到降低産品成本。
