GCK(L)低壓抽出式開關櫃

所屬分類：

開關櫃

用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器産品

聯系電話：

027-61603588

留言詢價

産品詳情

　　概述

　　GCK（L）低壓抽出式開關櫃适用于交流50Hz，額定工作電壓380V的低壓配電系統。它包含動力中心（PC）和電動機控制中心（MCC）的功能，各項技(jì )術參數均達到國家标準，具有結構先進、外形美觀、電氣性能高、防護等級高、安全可靠、維護方便等特點，是冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置。

　　本産品符合IEC-439、GB7251.1-97标準。

　　特點

　　◆GCK（L）1、GCJI為拼裝式組合結構，基本骨架采用專用型材，拼裝而成。

　　◆櫃體骨架，零件尺寸以及開孔尺寸按基本模數E=25mm變化。

　　◆在MCC方案中，櫃内部分成五個區域（室）：水平母線區、垂直母線區、功能單元區、電纜室、中性接地母線區。各區互相隔離，保證線路正常運行，有效防止故障擴大。

　　◆由于框架的所有結構均以螺釘緊固連接而成，避免了焊接變形和應力，提高了精度。

　　◆零部件通用性強，适用性好，标準化程度高。

　　◆功能單元（抽屜）的抽出、插入為杠杆操作，加上配置滾動軸承操作輕便、可靠。

　　主要技(jì )術參數

　　◆防護等級IP40、IP30

　　◆額定工作電壓380（V）

　　◆頻率50Hz

　　◆額定絕緣電壓660V

　　◆工作條件

　　環境：室内

　　海拔高度：≤2000m

　　環境溫度：-5℃-+40℃

　　在儲存、運輸條件下，最低溫度為-30℃

　　相對濕度≤90%

　　◆控制電動機容量（kW）：0.4-155

　　◆額定電流（A）

　　水平母線：1600、2000、3150

　　垂直母線：630、800

　　主電路觸頭接插件：200、400

　　饋電電路PC櫃：1600

　　最大電流MCC櫃：630

　　受電電路：1000、1600、2000、2500、3150

　　◆額定短時耐受電流（KA）

　　有效值：50、80

　　峰值：105、176

　　◆工頻耐壓（V/1min）：2500

　　正常使用環境條件

　　◆海拔高度不超過2000米。

　　◆周圍空氣溫度不高于+40℃，不低于-5℃，并且24h内平均溫度不高于+35℃。

　　◆大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如+20℃時為90%。

　　◆沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

　　◆與垂直面傾斜不超過5°。

　　◆控制中心适于以下溫度的運輸和儲存過程：-25℃-+55C，在短時間内（不超過24h）不超過+70℃。

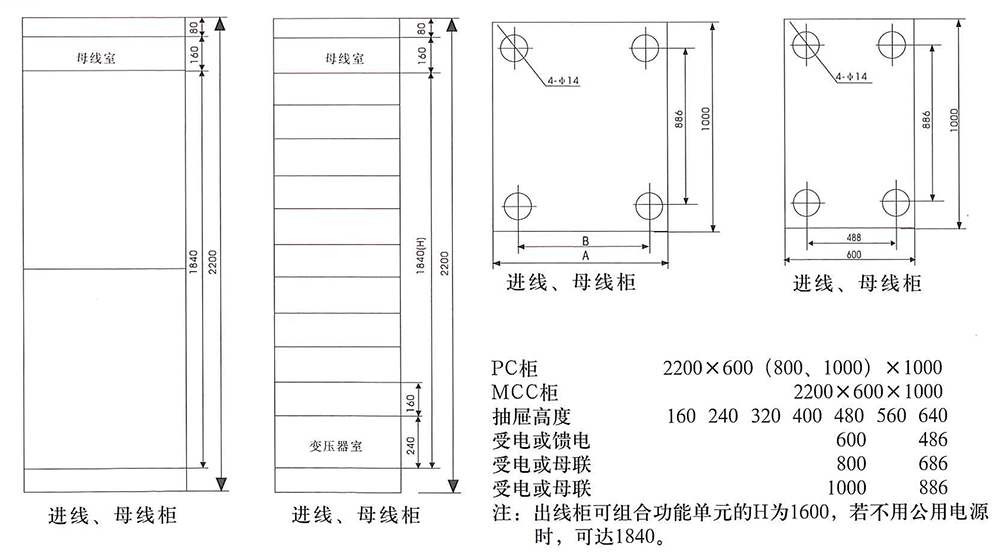

　　内部結構

開關櫃具有架空進出線、電纜進出線、母線聯絡等功能。主要适用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建築等各種不同場所。主要包括高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關櫃等幾大類。

斷路器開斷容量正确選擇
一次系統圖上，所選用斷路器，表明斷路器型号、額定工作電壓、額定工作電流外還必須選定斷路器開斷容量。有用戶圖紙，斷路器開斷容量不選定，使制造廠進行工程設計時帶來困難，開斷容量選擇要依據系統短路參數來選定，若制造廠不了解系統短路參數是很難作出正确選擇。還有些用戶圖紙，不考慮系統短路參數情況，盲目選擇高開斷參數，造成不必要浪費資金。正确選擇開斷容量是很重要，既要保證安全運行，又要考慮到降低産品成本。
